实际施工工法对照 |
|
| |
|
|
|
|
|
|
|
|
|
|
|

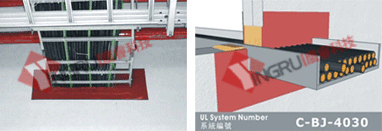

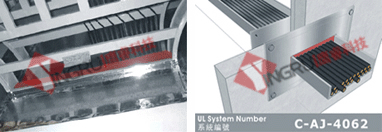

○电缆线架 Cable Tray |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 3小时 （F-Rating:3 Hrs ）
工艺流程： 1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.表面涂抹适当厚度阻火密封剂后抹平
4.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 4小时 （F-Rating:4 Hrs ）
工艺流程： 1.清洁整理开孔
2.根据管件尺寸，裁切防火板，适当面积覆盖于墙或楼板两侧
3.在管件和防火板的间隙填塞涂抹适量的阻火密封剂并抹平
4.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
|
○端子箱、保护屏、控制柜等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|

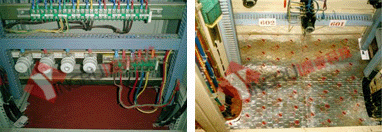

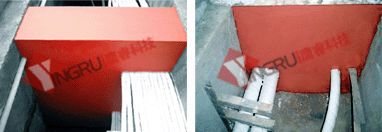

220KV变电站:端子箱内防火封堵 |
|
110KV变电站:保护屏内防火封堵 |
|
|
|
|
|
 |
|
防火时效2-3小时 （F-Rating:2-3Hrs ）
工艺流程： 1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.根据情况选择是否使用防火板
4.表面涂抹适当厚度阻火密封剂后抹平
5.清洁施工区域 |
|
|
|

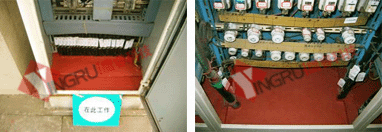

110KV变电站:控制柜内防火封堵 |
|
35KV变电站:保护屏内防火封堵 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
220KV变电站:端子箱内防火封堵 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

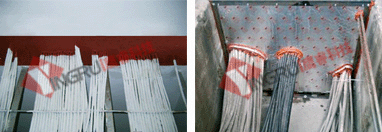

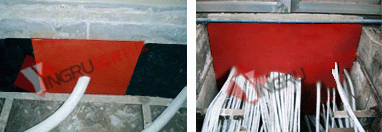

○电缆沟、电缆夹层、电缆进出口等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
220KV变电站:电缆夹层防火封堵 |
|
110KV变电站:电缆沟内防火封堵 |
|
|
|
|
|
 |
|
防火时效2-3小时 （F-Rating:2-3Hrs ）
工艺流程： 1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.根据情况选择是否使用防火板
4.表面涂抹适当厚度阻火密封剂后抹平
5.清洁施工区域 |
|
|
|
110KV变电站: 电缆沟内防火封堵 |
|
开闭所:电缆进出口处防火封堵 |
|
|
|
|
|
 |
|
|
|
|
|
五星级酒店:电缆进出口处防火封堵 |
|
开闭所:电缆进出口处防火封堵 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

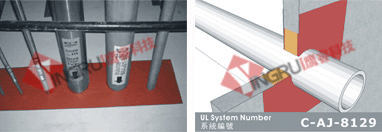

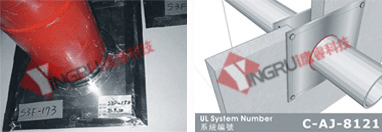

○金属管 Steel Pipe |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 2小时 （F-Rating:2 Hrs ）
工艺流程： 1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.表面涂抹适当厚度阻火密封剂后抹平
4.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 4小时 （F-Rating:4 Hrs ）
工艺流程： 1.清洁整理开孔
2.根据管件尺寸，裁切防火板，适当面积覆盖于墙或楼板两侧
3.在管件和防火板的间隙填塞涂抹适量的阻火密封剂并抹平
4.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
|
○塑胶管 Plastic Pipe |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 2小时 （F-Rating:2 Hrs ）
工艺流程： 1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.表面涂抹适当厚度阻火密封剂后抹平
4.在墙两侧或楼板下方或安装适当尺寸的阻火扎带/阻火套环
5.清洁施工区域
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
防火时效 4小时 （F-Rating:4 Hrs ）
工艺流程： 1.清洁整理开孔
2.根据管件尺寸，裁切防火板，适当面积覆盖于墙或楼板两侧
3.在管件和防火板的间隙填塞涂抹适量的阻火密封剂并抹平
4.在墙两侧或楼板下方或安装适当尺寸的阻火扎带/阻火套环
5.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
|

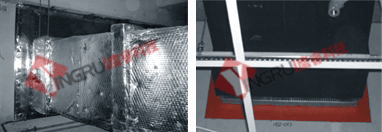

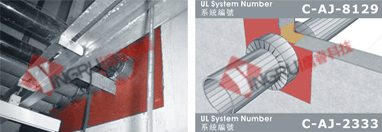

○保温风管 Insulated Air Auct |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
防火时效 3-4小时 （F-Rating:3-4 Hrs ）
工艺流程：
1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.表面涂抹适当厚度阻火密封剂后抹平
4.在墙两侧或楼板下方或安装适当尺寸的阻火扎带/阻火套环
5.清洁施工区域 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
强电井、弱电井等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
防火时效2-3小时 （F-Rating:2-3Hrs ）
工艺流程：
1.清洁整理开孔
2.填充支撑材料、并预留适当厚度
3.根据情况选择电缆线架内否使用防火板
4.表面涂抹适当厚度阻火密封剂后抹平
5.清洁施工区域 |
|
|
|

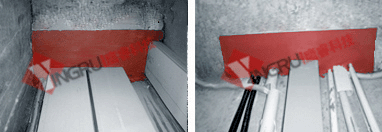

商用、民用建筑：强电井防火封堵 |
|
商用、民用建筑：弱电井防火封堵 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UL施工工法简表 |
|
|
|
|
|
|
|
Pipes / Joint
穿孔型态/建筑间隙 |
Area
区域 |
UL System No.
Reference
UL应用工法 |
Materials
产品型号 |
Depth
施填厚度/扎带圈数/防火板宽 |
F-Rating
阻火时效 |
Steel Pipe
金属管
Insulated Pipe
保温管 |
CW/CF
混凝土楼墙板 |
CAJ-8129 |
MC1200阻火密封剂 |
1.5mm |
2 |
| Concept Drawing |
Composite Sheet
防火板 |
Two Sides
两面施作 |
4 |
Cable Tray
电缆线架
Cables
电缆线 |
CW/CF
混凝土楼墙板 |
CAJ-8129 |
MC1200阻火密封剂 |
1.5mm |
2 |
| CBJ-4030 |
MC1200阻火密封剂 |
2mm |
3 |
| CAJ-4062 |
Composite Sheet
防火板 |
Two Sides
两面施作 |
4 |
| GW石膏板墙 |
WL-4041 |
MC1200阻火密封剂 |
3mm |
2 |

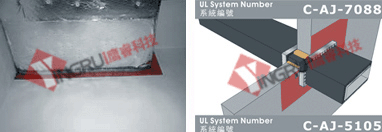

Air Duct
风管
Bus Duct
汇流排 |
CW
混凝土楼板 |
CAJ-7088 |
MC1200阻火密封剂 |
2mm |
3 |
| GW石膏板墙 |
WL-7047 |
MC1200阻火密封剂 |
2mm |
2 |
Multiple Pipes
复杂管件 |
CW/CF
混凝土楼墙板 |
CAJ-8129 |
MC1200阻火密封剂 |
1.5mm |
2 |

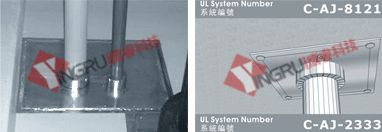

CAJ-8121
Concept Drawing |
Composite Sheet
防火板 |
Two Sides
两面施作 |
3 |
Plastic Pipe
塑料管
(DN=25mm) |
CW/CF
混凝土楼墙板 |
CAJ-2153 |
Wrap Strip/Collar
阻火扎带/套环 |
1圈 |
2-3 |
| GW石膏板墙 |
WL-2117 |
2-3 |
(DN=50mm) |
CW/CF
混凝土楼墙板 |
CAJ-2153 |
WrapStrip/Collar
阻火扎带/套环 |
1圈 |
2-3 |
| GW石膏板墙 |
WL-2117 |
2-3 |
(DN=75mm) |
CW/CF
混凝土楼墙板 |
CAJ-2180 |
WrapStrip/Collar
阻火扎带/套环 |
2圈 |
2-3 |
| GW石膏板墙 |
WL-2108 |
3圈 |
2-3 |
(DN=100mm) |
CW/CF
混凝土楼墙板 |
CAJ-2134 |
WrapStrip/Collar
阻火扎带/套环 |
3圈 |
2-3 |
| GW石膏板墙 |
WL-2108 |
2-3 |
(DN=150mm) |
CW/CF
混凝土楼墙板 |
CAJ-2151 |
WrapStrip/Collar
阻火扎带/套环 |
4圈 |
2-3 |
| GW石膏板墙 |
WL-2132 |
2-3 |
(DN=200mm) |
CW/CF
混凝土楼墙板 |
CAJ-2265 |
WrapStrip/Collar
阻火扎带/套环 |
4圈2层 |
2-3 |
| GW石膏板墙 |
WL-2199 |
2-3 |
(DN=300mm) |
CW/CF
混凝土楼墙板 |
CAJ-2333 |
WrapStrip/Collar
阻火扎带/套环 |
2-3 |
保温层防护 |
Insulated Pipe
保温管
Insulated Air Duct
保温风管 |
CW/CF
混凝土楼墙板 |
WJ-5105 |
WrapStrip/Collar
阻火扎带/套环 |
2圈 |
3 |
| GW石膏板墙 |
WL-5068 |
2圈 |
2 |
HEAD OF WALL JOINT
墙顶间隙 |
HWD-0058 |
MC1200阻火密封剂 |
2mm |
2 |
CURTAIN WALL JOINT
帷幕墙间隙 |
CWD-2014/ 2016/2018 |
MC1200阻火密封剂 |
1.5mm |
2 |
|
|
|
|
|
|
